HAZET 5121-3CT Tork Anahtarı
20–120 N·m HAZET Tork Anahtarı, Hassasiyet ±%3, Kare Sürücü 1/2″
Öne Çıkan Özellikler
- Tork aralığı: 20–120 N·m
- Hassasiyet: sağa sıkmada ayarlanan değerin ±%3’ü
- Kare sürücü: 1/2″
- Ölçek: 1 N·m
- Yön mandallı, 32 dişli cırcır
- 11.25° çalışma açısı
- Ayarlanan torka ulaşıldığında sesli ve hissedilebilir uyarı
- Ergonomik tork ayar kabzası ve kilitleme mekanizması
- Kolay okunabilen, lazer işlemeli skala
- Ağır atölye koşullarında kullanıma uygun yapı
- Seri numarası ve fabrika çıkış kalibrasyon belgesi
- Dayanıklı Hexa plastik kutu
- DIN EN ISO 6789-2:2017-07, DIN 3120 ve ISO 1174-1 standartlarına uygun
- Uzunluk: 421 mm · Ağırlık: 1.15 kg
- Uygulama kuvveti (min.–maks.): 6.1–38.0 kg
- Üretici / Menşei: HAZET / Almanya
- Surkon tarafından teknik destek, yedek parça ve kalibrasyon hizmeti
Atölye ve Bakım Uygulamalarında Kontrollü Sıkma
HAZET 5121-3CT, 20–120 N·m aralığında kontrollü sıkma yapmak için kullanılan ayarlanabilir bir tork anahtarıdır. Gerekli sıkma torkunun bu aralıkta olduğu otomotiv, ticari araç ve endüstriyel bakım işlemlerinde kullanılabilir. Tork değeri, bağlantı üreticisinin talimatlarına göre seçilmelidir.
1/2″ kare sürücüsü, aynı bağlantı ölçüsündeki lokmalarla uyumludur. Yön mandallı cırcır mekanizması 32 dişlidir ve 11.25° çalışma açısına sahiptir.
Sağa sıkma yönünde hassasiyeti, ayarlanan tork değerinin ±%3’üdür. Ölçek değeri 1 N·m’dir. Bu iki değer farklı özellikleri ifade eder.
Uygulama kuvveti, belirtilen tork aralığındaki değerlere ulaşmak için kabzaya uygulanması gereken minimum ve maksimum kuvveti ifade eder. HAZET, 5121-3CT için bu değeri 6.1–38.0 kg olarak belirtir. Bu değer ürünün ağırlığı değildir; ürünün net ağırlığı 1.15 kg’dır.
Tork ayarı kabza çevrilerek yapılır; kilitleme mekanizması ayarlanan değerin korunmasını sağlar. Lazer işlemeli skala, tork değerinin kolay okunmasına yardımcı olur.
Ayarlanan torka ulaşıldığında sesli ve hissedilebilir bir uyarı oluşur. Uyarı alındığında sıkma durdurulmalıdır. Cırcır yönünün değiştirilebilmesi, sola sıkmada belirtilen hassasiyetle tork kontrolü sağlandığı anlamına gelmez.
Almanya’da üretilen ürün, seri numarası ve HAZET fabrika kalibrasyon belgesiyle dayanıklı Hexa plastik kutuda sunulur. Türkiye’de teknik destek, yedek parça ve kalibrasyon hizmetleri Surkon tarafından sağlanır.
Model Karşılaştırması
| Model | Tork Aralığı (N·m) |
Kare Sürücü | Hassasiyet | Cırcır Diş Sayısı | Çalışma Açısı | Uygulama Kuvveti* (kg) |
a (mm) |
b (mm) |
Uzunluk (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 5107-3CT | 1–9 | 1/4″ | ±%4 | 20 | 18° | 0.6–5.5 | 10.2 | 24 | 234 |
| 5108-3CT | 2.5–25 | 1/4″ | ±%3 | 20 | 18° | 1.4–15.3 | 10.2 | 24 | 234 |
| 5110-3CT | 10–60 | 3/8″ | ±%3 | 30 | 12° | 3.9–25.0 | 14.5 | 32 | 320 |
| 5111-3CT | 20–120 | 3/8″ | ±%3 | 30 | 12° | 6.9–43.5 | 14.5 | 32 | 375 |
| 5120-3CT | 10–60 | 1/2″ | ±%3 | 30 | 12° | 3.9–25.0 | 14.5 | 32 | 320 |
| 5121-3CT | 20–120 | 1/2″ | ±%3 | 32 | 11.25° | 6.1–38.0 | 19.6 | 44 | 421 |
| 5122-3CT | 40–200 | 1/2″ | ±%3 | 32 | 11.25° | 9.4–49.5 | 19.6 | 44 | 519 |
| 5123-3CT | 60–320 | 1/2″ | ±%3 | 32 | 11.25° | 11.3–62.2 | 19.6 | 44 | 628 |
| 5143-3CT | 100–400 | 1/2″ | ±%3 | 32 | 11.25° | 14.8–60.3 | 28.5 | 64 | 790 |
| 5145-3CT | 300–800 | 3/4″ | ±%3 | 32 | 11.25° | 26.2–71.0 | 28.5 | 64 | 1271 |

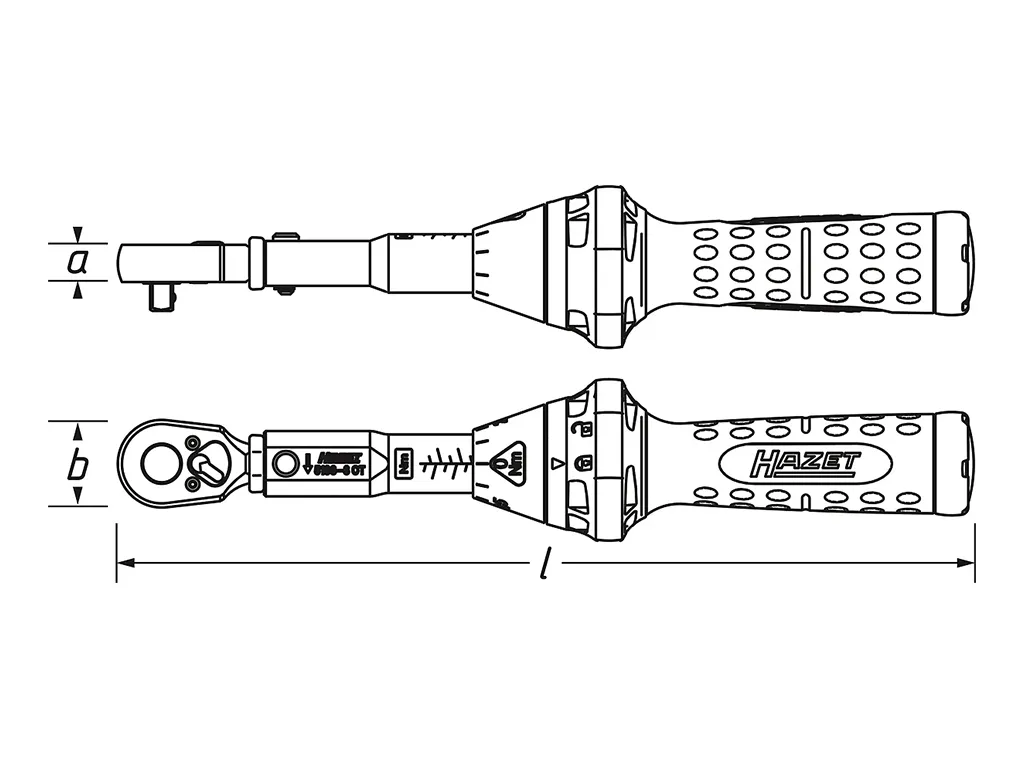

* Tork aralığındaki değerlere ulaşmak için kabzaya uygulanması gereken min.–maks. kuvveti ifade eder. a: kafa kalınlığı; b: kafa genişliği. Sarı satır bu sayfadaki modeldir.
Küçük ekranlarda tabloyu yatay kaydırabilirsiniz.
Ürün Detay Görseli
Dokümanlar
HAZET 5121-3CT – Sık Sorulan Sorular
HAZET 5121-3CT ne için kullanılır?
20–120 N·m aralığındaki bağlantıları belirlenen torkla sıkmak için kullanılır. Ticari araçlardaki uygun bağlantılarda da kullanılabilir. Kullanılacak tork değeri, bağlantının üretici talimatına göre belirlenmelidir.
5121-3CT ile 5111-3CT arasındaki fark nedir?
Her iki model 20–120 N·m tork aralığına ve sağa sıkmada ±%3 hassasiyete sahiptir. 5121-3CT, 1/2″ kare sürücülü ve 421 mm uzunluğundadır. 5111-3CT ise 3/8″ kare sürücülü ve 375 mm uzunluğundadır. Modeli, kullanılacak lokmanın bağlantı ölçüsüne ve çalışma alanına göre seçebilirsiniz.
Ayarlanan torka ulaşıldığında ne olur?
Sesli ve hissedilebilir uyarı oluşur. Bu uyarıyı aldığınızda sıkmayı durdurun; uyarıdan sonra kuvvet uygulamaya devam etmeyin.
Sola sıkmada da tork kontrolü sağlar mı?
Belirtilen tork hassasiyeti sağa sıkma yönü için geçerlidir. HAZET, sola kontrollü sıkma için geçme bağlantılı tork anahtarlarını önerir.
Hangi lokmalarla uyumludur?
1/2″ kare bağlantılı lokmalarla uyumludur. Lokma ölçüsü ve profili, bağlantının vida veya somun başına göre seçilmelidir.
Kullanımdan sonra tork anahtarını en düşük skala değerine döndürmek gerekir mi?
Hayır. HAZET, 5121-3CT’nin kullanımdan sonra en düşük skala değerine döndürülmesinin gerekmediğini belirtir. Kullanım ve saklama konusunda üreticinin talimatlarına uyulmalıdır.
Kalibrasyon ve teknik destek sağlanıyor mu?
Evet. Surkon, HAZET markasının Türkiye’deki yetkili satıcısı ve teknik destek noktasıdır. Tüm HAZET cihazları tamir, bakım ve kalibrasyon hizmetleri Surkon tarafından sağlanmaktadır.
HAZET tork anahtarları tamir bakım işleminden sonra firma içi kalibrasyon belgesi düzenlemektedir. Talep edilmesi halinde Surkon kalibrasyon laboratuvarında TÜRKAK akredite kalibrasyon hizmeti sunulmaktadır.
Kutu İçeriği
- HAZET 5121-3CT tork anahtarı
- HAZET fabrika kalibrasyon belgesi
- Dayanıklı Hexa plastik kutu
Nasıl Kullanılır?
- Bağlantı için gereken tork değerini üretici talimatından belirleyin.
- Kabzadaki ayar kilidini açın, skaladan tork değerini ayarlayın ve kilidi kapatın.
- Uygun 1/2″ kare bağlantılı lokmayı takın ve sağa sıkma yönünü seçin.
- Kabzadan dengeli kuvvet uygulayın. Sesli ve hissedilebilir uyarı oluştuğunda sıkmayı durdurun.
Ayrıntılı kullanım bilgileri için yukarıdaki HAZET kullanım kılavuzunu inceleyin.
Ürün Videosu – HAZET 5000-3CT Tork Anahtarı Serisi
Özellikler
| Marka | Hazet |
| Çalışma Tipi | Manuel |
| Hassasiyet | ± %3 (saat yönünde) |
| Ölçek | 1 N·m |
| Sürücü Ölçüsü | 1/2″ |
| Tork Ayar Tipi | Ayarlanabilir |
