STIKO · MANOMETRELER
700 Bar Basınç Ölçer Manometreler
- Ölçüm aralığı 0–700 Bar
- Doğruluk sınıfı ±%1.0 FS
- Gösterge çapı Ø100 mm and Ø160 mm
- G1/4", G1/2" - 1/4" NPT - 1/2" NPT
- Tek veya çift birimli gösterge bar/psi
- Diğer bağlantı dişleri opsiyoneldir
- Alt veya arka bağlantı seçenekli
- Yağ veya su kullanımına uygun
- Paslanmaz çelik gövde SS 316L
- Alüminyum kadran, emniyet camlı
- Gliserin dolgulu veya kuru tip
- Menşei Hollanda, marka Stiko

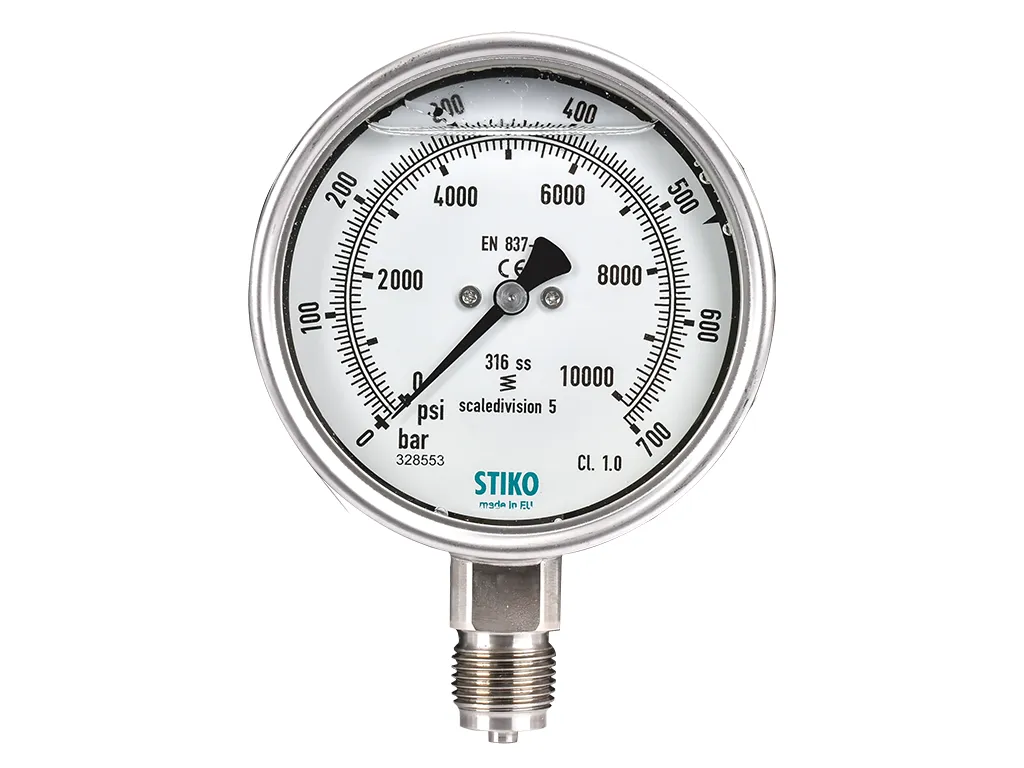

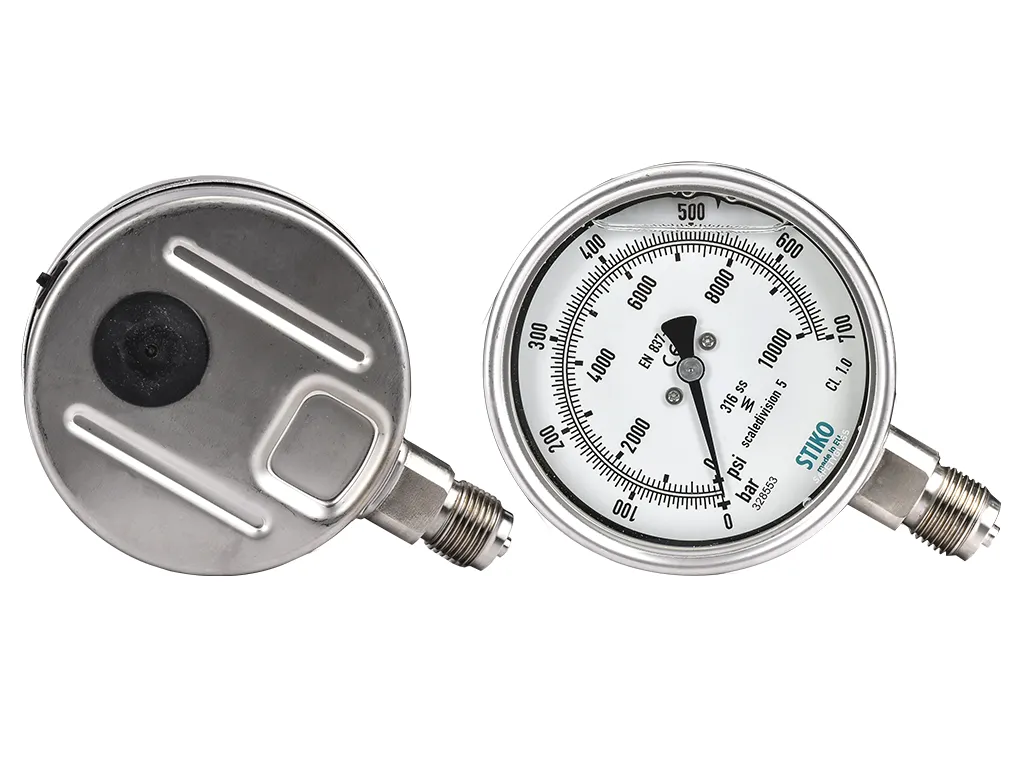

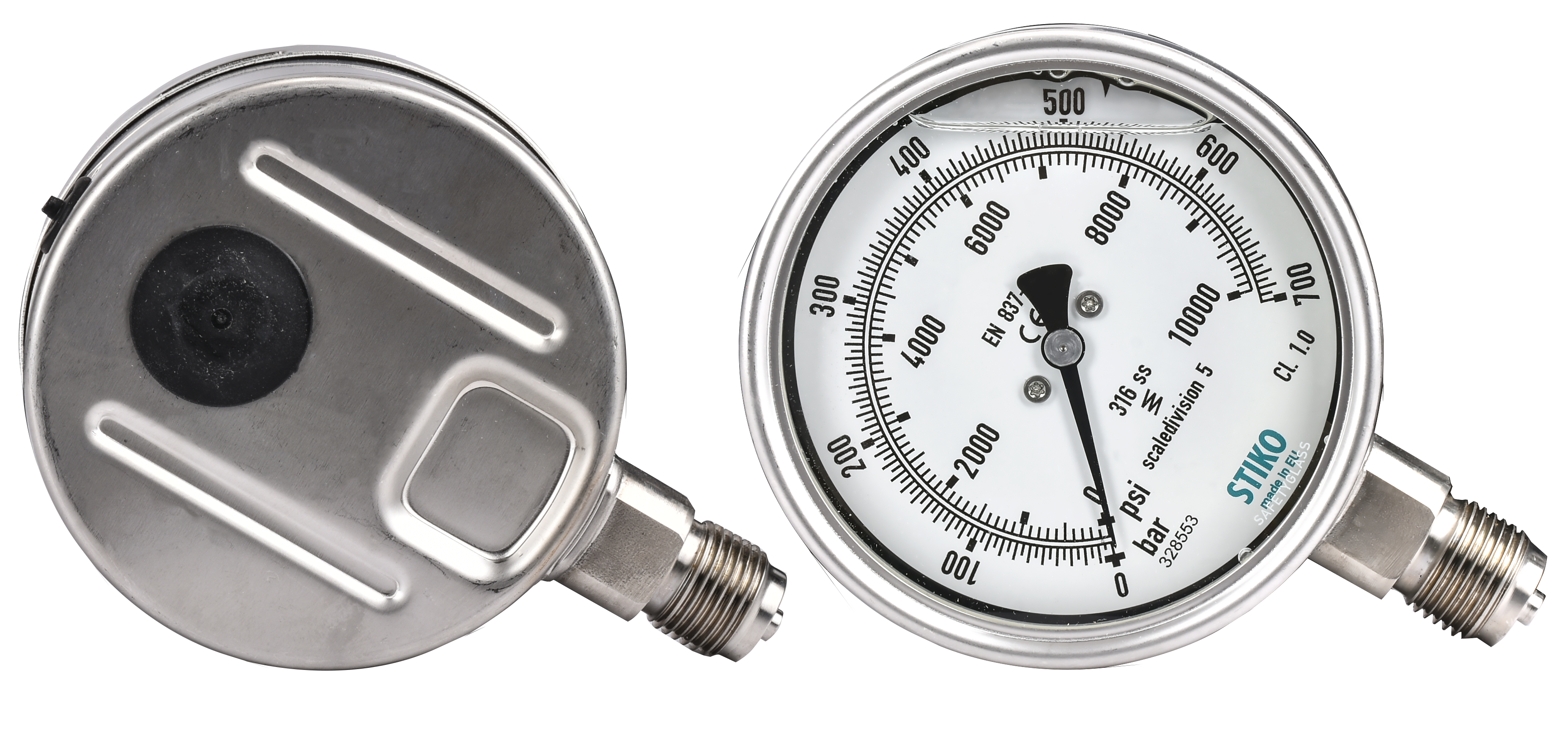

Stiko 700 Bar Analog Manometre – Yüksek Basınç Göstergesi
Yüksek Ölçüm Hassasiyeti ve Bağlantı Seçenekleri
700 Bar Manometre Teknik Detay
| Ürün Kodu | Hassasiyet | Çap ø | Bağlantı Dişi | Bağlanı Şekli | Dolgu |
|---|---|---|---|---|---|
| MN0700BN1US | ±% 1.0 F.S. | 100 mm | 1/4" NPT | Alt | %95 Glycerin |
| MN0700BG2US | ±% 1.0 F.S. | 100 mm | G1/2" | Alt | %95 Glycerin |
| MN0700BN2US | ±% 1.0 F.S. | 100 mm | 1/2" NPT | Alt | %95 Glycerin |
| MN0700BG2PS | ±% 1.0 F.S. | 100 mm | G1/2" | Pano Tip | %95 Glycerin |
Küçük ekranlarda tabloyu yatay kaydırabilirsiniz.
Dayanıklı Yapı ve Yüksek Güvenlik
Kullanım Basıncı Sınırları
- Sürekli çalışma basıncı: Ölçüm aralığının maksimum %75'i
- Dalgalı basınç uygulamaları: Ölçüm aralığının maksimum %60'ı
- Kısa süreli sabit basınç: Ölçüm aralığının maksimum %100'ü
İzin Verilen Çalışma Sıcaklıkları
- Depolama sıcaklığı: -40 °C ile +60 °C
- Dolgusuz manometrelerde maksimum akışkan sıcaklığı: +200 °C
- Gliserin veya silikon yağı dolgulu manometrelerde maksimum akışkan sıcaklığı: +100 °C
Sıcaklığın Ölçüm Doğruluğuna Etkisi
Kullanım Alanları
- Hidrolik sistemler: Hidrolik pompalar, güç üniteleri, silindirler ve yüksek basınçlı hidrolik el aletleri
- Basınç test ekipmanları: Hidrostatik test pompaları, basınç dayanım test sistemleri ve patlatma test cihazları
- Tork ekipmanları: Hidrolik tork anahtarları ve cıvata gerdirme sistemleri
- Yüksek basınçlı su sistemleri: Su jeti uygulamaları ve endüstriyel temizlik makineleri
Stiko 700 Bar Analog Manometre – Sık Sorulan Sorular
Stiko 700 Bar Analog Manometre ne için kullanılır?
Stiko 700 Bar Analog Manometre; hidrolik pompalar, yüksek basınçlı test sistemleri, hidrolik tork ekipmanları ve endüstriyel makinelerde basınç ölçümü ve kontrolü için kullanılır. Su ve yağ kullanılan sistemlerde basınç değerlerinin izlenmesini sağlar.
Stiko 700 Bar Manometrenin ölçüm hassasiyeti nedir?
Ø100 mm ve Ø160 mm çapındaki modeller ±%1,0 FS (Class 1.0) doğruluk sınıfına sahiptir. Bu değer, 700 bar ölçüm aralığı için referans koşullarda tam skalanın ±7 barına karşılık gelir.
Stiko 700 Bar Manometre hangi bağlantı seçeneklerine sahiptir?
Manometreler G1/4", G1/2", 1/4" NPT ve 1/2" NPT proses bağlantılarıyla sunulur. Alt veya arka bağlantı seçenekleri mevcuttur. Farklı bağlantı dişleri özel talep üzerine değerlendirilebilir.
Stiko 700 Bar Manometre su ve yağ ile kullanılabilir mi?
Evet. Stiko 700 Bar Analog Manometre, uygun çalışma koşullarında su ve yağ gibi sıvı akışkanların basınç ölçümünde kullanılabilir. Akışkanın manometrenin ıslanan parçalarıyla kimyasal uyumluluğu kontrol edilmelidir.
Gliserin dolgulu ve kuru tip manometre arasındaki fark nedir?
Gliserin dolgulu manometreler, titreşim ve basınç dalgalanmalarının ibre üzerindeki etkisini azaltmaya yardımcı olur. Kuru tip manometreler ise titreşimin düşük olduğu uygulamalarda tercih edilebilir. Model seçimi çalışma koşullarına göre yapılmalıdır.
Stiko 700 Bar Manometrenin gövde malzemesi nedir?
Manometre, SS 316L paslanmaz çelik gövde, alüminyum kadran ve emniyet camı ile sunulmaktadır. Dayanıklı yapısı sayesinde endüstriyel basınç ölçüm uygulamalarında kullanıma uygundur.
Stiko 700 Bar Analog Manometrenin çözünürlüğü nedir?
Stiko 700 Bar Analog Manometrenin skala bölüntü değeri 5 bardır. Kadran üzerindeki her küçük çizgi 5 barlık basınç değişimini temsil eder. Manometre, Class 1.0 doğruluk sınıfına sahiptir.
Özellikler
| Marka | Stiko |
| Çalışma Tipi | Analog |
| Hassasiyet | ±% 1.0 F.S. |
| Çözünürlük | 10 Bar |
| Bağlantı Şekli | Alt Bağlantı |
