HAZET · DEĞİŞKEN UÇLU TORK ANAHTARI
HAZET 5291-3CT Değişken Uçlu Tork Anahtarı
20–120 N·m tork aralığı · ±%3 hassasiyet · 14 × 18 mm uç girişi
Öne Çıkan Özellikler
- Tork aralığı: 20–120 N·m
- Hassasiyet: sağa ve sola sıkmada ayarlanan değerin ±%3’ü (uygun uç ters çevrilerek)
- Uç girişi: 14 × 18 mm
- Ölçek: 1 N·m
- Uygulamaya uygun değişken uç ve başlıklarla kullanım
- Uygun kare sürücülü cırcır başlıklarla lokma kullanımına uyumlu
- Değişken uç ters çevrilerek sağ ve sol dişli bağlantılarda kontrollü sıkma
- Klik tip sesli ve hissedilebilir tork erişim uyarısı
- Ergonomik tork ayar kabzası ve ayar kilidi
- Yabancı maddelere karşı koruma sağlayan geliştirilmiş sızdırmazlık halkası
- Yuvarlanmayı önlemeye yardımcı üçgen biçimli kilitleme halkası
- Kolay ayarlanabilen, okunaklı ve lazer işlemeli skala
- Otomotiv, servis, bakım ve endüstriyel uygulamalara uygun yapı
- Seri numarası ve HAZET fabrika kalibrasyon belgesi
- Dayanıklı Hexa plastik kutu
- DIN EN ISO 6789-2:2017-07 standardı
- Uzunluk: 395 mm
- Üretici / Menşei: HAZET / Almanya
- TÜRKAK akredite kalibrasyon opsiyonel
- Teknik destek, yedek parça ve kalibrasyon hizmetleri Surkon tarafından sağlanır
Değişken Uçlarla Kontrollü Sıkma
HAZET 5291-3CT, 20–120 N·m aralığındaki bağlantıları belirlenen torkla sıkmak için kullanılan değişken uçlu bir tork anahtarıdır. Otomotiv, servis, bakım, montaj ve endüstriyel uygulamalarda kontrollü sıkma için kullanılır. Tork değeri, bağlantının üretici talimatına göre belirlenmelidir.
14 × 18 mm uç girişi, yapılacak işe uygun değişken uç ve başlıkların kullanılmasını sağlar. Lokmayla çalışılacak uygulamalarda uygun kare sürücülü cırcır başlık seçilebilir. Uç giriş ölçüsü, başlığın tork anahtarına bağlandığı yuvayı ifade eder.
Uygun değişken uç, sıkma yönüne göre ters çevrilerek sağ ve sol dişli bağlantılarda kontrollü sıkma yapılabilir. HAZET, uygulama yönünde ayarlanan tork değerinin ±%3’ü hassasiyet belirtir. Ucun etkin uzunluğuna bağlı olarak tork ayarının düzeltilmesi gerekebilir.
Ölçek değeri 1 N·m’dir. Bu değer skaladaki bölüntüleri ifade eder; ±%3 hassasiyet değeriyle aynı özellik değildir.
Uygulama kuvveti, tork aralığındaki değerlere ulaşmak için kabzaya uygulanması gereken minimum ve maksimum kuvveti ifade eder. HAZET 5291-3CT için üreticinin belirttiği aralık 5.6–35.3 kg’dır. Bu değer ürünün ağırlığı değildir; sıkma sırasında kullanıcıdan gereken kuvvet hakkında bilgi verir.
Etkin uzunluk ve değişken uç ölçüsü, uygulanan kuvvetin bağlantıda oluşturduğu torku etkiler. Bu nedenle uç seçiminde yalnızca 14 × 18 mm giriş ölçüsüne değil, ucun tork kapasitesine ve etkin uzunluğuna da dikkat edilmelidir. Kalibrasyonda esas alınan ölçüden farklı uzunlukta bir uç kullanıldığında tork ayarının düzeltilmesi gerekebilir. Uygun uç ve tork ayarı için Surkon’dan teknik destek alabilirsiniz.
Ergonomik tork ayar kabzası çevrilerek istenen değer ayarlanır. Ayar mekanizmasındaki kademeli geçişler ayarlamayı kolaylaştırır; kilitleme mekanizması ise seçilen değerin korunmasını sağlar. Kilit sembolleri, mekanizmanın açık veya kapalı olduğunu gösterir.
Klik tip tork erişim uyarı sistemi, ayarlanan torka ulaşıldığında sesli ve hissedilebilir uyarı verir. Bu uyarı alındığında sıkma durdurulmalıdır. Kavramayı kolaylaştıran kabza ve okunaklı skala, günlük kullanımda kontrollü çalışmaya yardımcı olur.
Almanya’da üretilen ürün, seri numarası ve HAZET fabrika kalibrasyon belgesiyle dayanıklı Hexa plastik kutuda sunulur. Teknik destek, yedek parça ve kalibrasyon hizmetleri Surkon tarafından sağlanır.

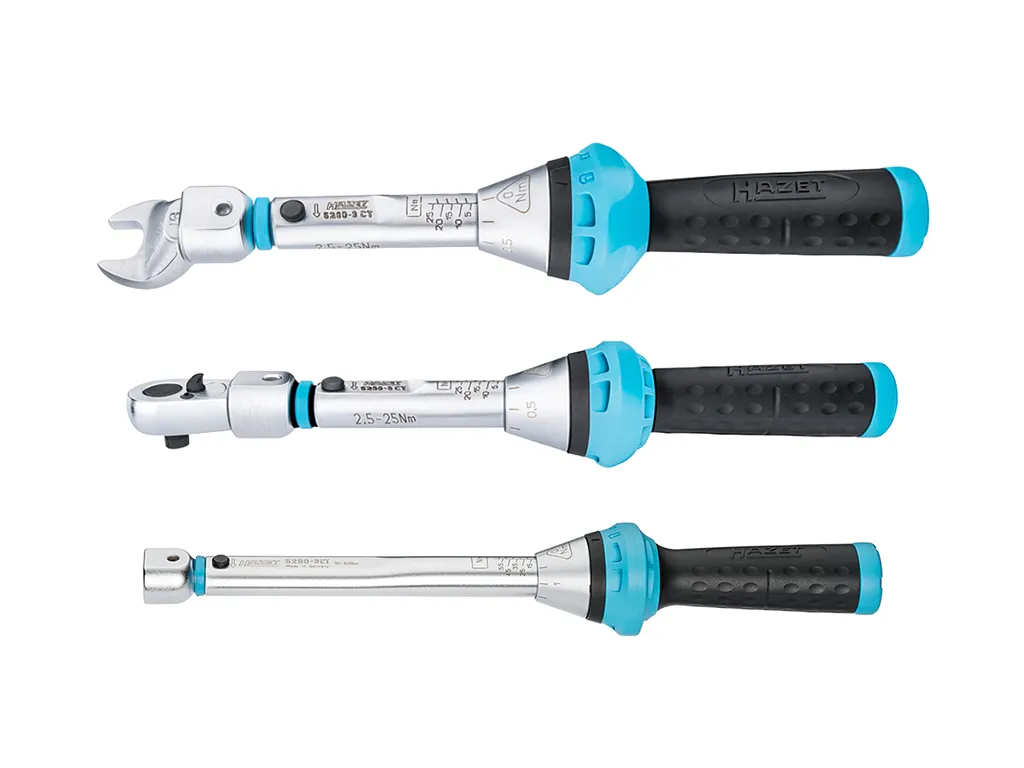

Model Karşılaştırması
| Model | Tork Aralığı (N·m) |
Uç Girişi (mm) |
Hassasiyet | Ölçek (N·m) |
a (mm) |
b (mm) |
l1 (mm) |
l2 (mm) |
Uzunluk (mm) |
Ağırlık (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 5280-3CT | 2.5–25 | 9 × 12 | ±%3 | 0.25 | 17 | 22 | 172 | 19.5 | 218 | 0.29 |

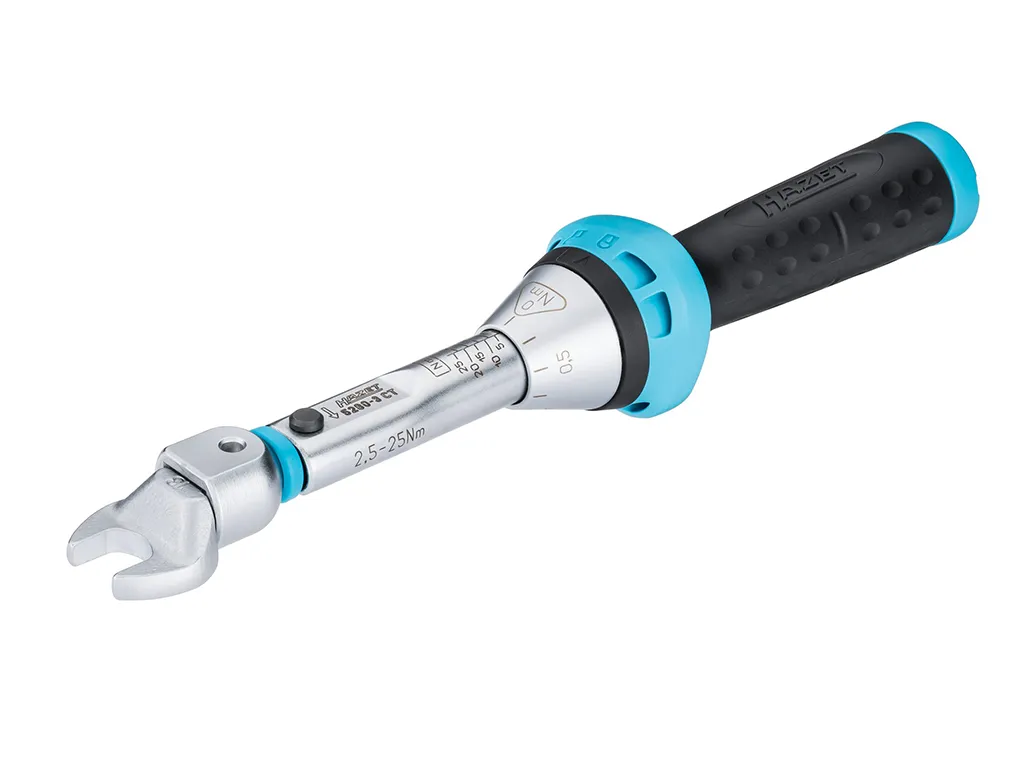

| 5290-3CT | 10–60 | 9 × 12 | ±%3 | 0.5 | 17 | 22 | 245 | 30 | 291 | 0.38 |
| 5291-3CT | 20–120 | 14 × 18 | ±%3 | 1 | 23 | 30 | 322 | 38.5 | 395 | — |
| 5292-3CT | 40–200 | 14 × 18 | ±%3 | 1 | 23 | 30 | 422 | 38.5 | 484 | 0.92 |
| 5293-3CT | 60–320 | 14 × 18 | ±%3 | 2 | 23 | 30 | 531 | 38.5 | 594 | — |

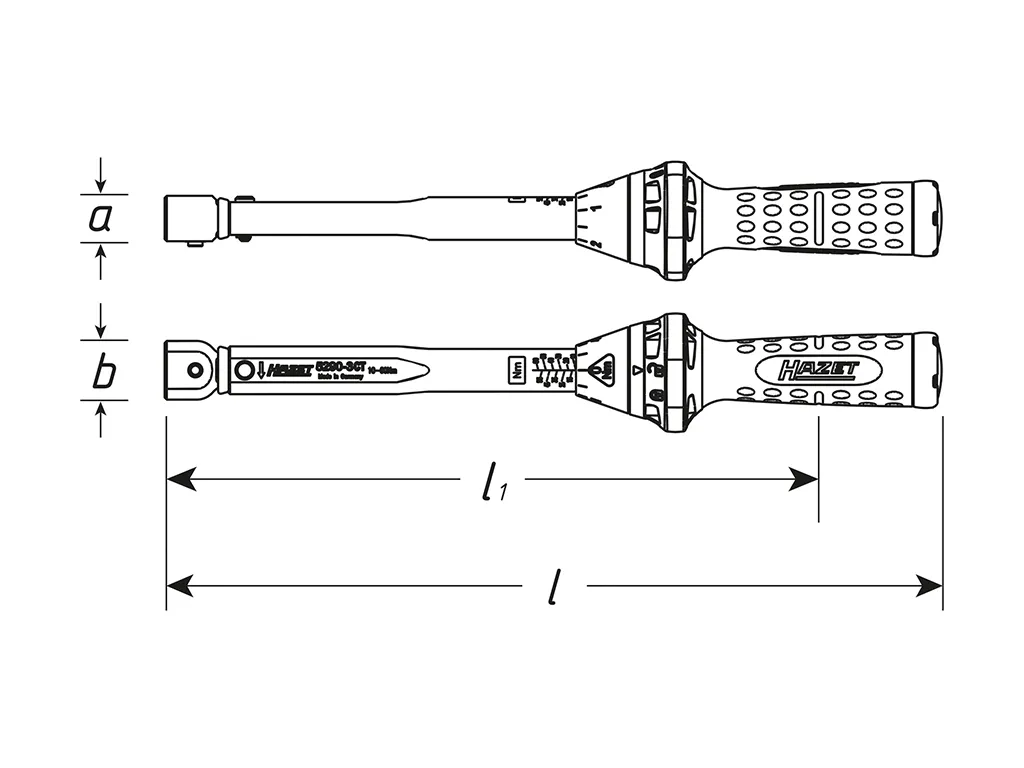

a: kafa kalınlığı; b: kafa genişliği; l1: HAZET etkin uzunluk hesaplayıcısında verilen referans değer; l2: kalibrasyonda kullanılan ucun referans ölçüsü. Farklı uç kullanıldığında HAZET hesaplayıcısı ve üretici talimatları esas alınmalıdır. —: ağırlık bilgisi teyit edilmemiştir. Sarı satır bu sayfadaki modeldir.
Küçük ekranlarda tabloyu yatay kaydırabilirsiniz.
Ürün Detay Görseli
Dokümanlar
HAZET 5291-3CT – Sık Sorulan Sorular
HAZET 5291-3CT hangi işler için uygundur?
HAZET 5291-3CT, 20–120 N·m aralığında kontrollü sıkma için kullanılan değişken uçlu tork anahtarıdır. 14 × 18 mm uç girişine sahip uyumlu başlıklarla çalışır. Uygulama için gereken tork, bağlantı üreticisinin talimatlarına göre seçilmelidir.
5290-3CT ile 5291-3CT arasındaki fark nedir?
5290-3CT 10–60 N·m tork aralığına ve 9 × 12 mm uç girişine sahiptir. 5291-3CT ise 20–120 N·m aralığında çalışır ve 14 × 18 mm uç girişine sahiptir. Seçimi gerekli tork değerine ve uyumlu başlıklara göre yapın.
14 × 18 mm uç girişi hangi başlıklarla uyumludur?
Tork anahtarına bağlanan ucun giriş ölçüsü 14 × 18 mm olmalıdır. Uygulamaya uygun açık ağız, yıldız veya kare sürücülü cırcır uç seçilebilir. Ucun kapasitesini, bağlantıya uygunluğunu ve etkin uzunluğunu da kontrol edin.
5291-3CT sola sıkmada tork kontrolü sağlar mı?
Evet. Uygun değişken uç, gereken yöne göre ters çevrilerek sağ ve sol dişli bağlantılarda kullanılabilir. HAZET, uygulama yönünde ±%3 hassasiyet belirtir. Ucun etkin uzunluğuna bağlı olarak tork ayarının düzeltilmesi gerekebilir; uç üreticisinin talimatlarını da izleyin.
Değişken uç takıldığında tork ayarı neden değişebilir?
Ucun etkin uzunluğu, kalibrasyonda esas alınan referans ölçüsünden farklıysa ayarlanacak torkun hesaplanması gerekebilir. 14 × 18 mm giriş uyumu tek başına yeterli değildir. Ucun ölçüsünü ve kapasitesini kontrol ederek HAZET’in etkin uzunluk hesaplayıcısını veya Surkon teknik desteğini kullanın.
Ayarlanan torka ulaşıldığında ne yapılmalıdır?
Sesli ve hissedilebilir uyarı alındığında sıkmayı durdurun; uyarıdan sonra kuvvet uygulamaya devam etmeyin.
Kalibrasyon ve teknik destek sağlanıyor mu?
Evet. Surkon, HAZET markasının Türkiye’deki yetkili satıcısı ve teknik destek noktasıdır. Tüm HAZET cihazları tamir, bakım ve kalibrasyon hizmetleri Surkon tarafından sağlanmaktadır.
HAZET tork anahtarları tamir bakım işleminden sonra firma içi kalibrasyon belgesi düzenlemektedir. Talep edilmesi halinde Surkon kalibrasyon laboratuvarında TÜRKAK akredite kalibrasyon hizmeti sunulmaktadır.
Kutu İçeriği
- HAZET 5291-3CT değişken uçlu tork anahtarı
- HAZET fabrika kalibrasyon belgesi
- Dayanıklı Hexa plastik kutu
Nasıl Kullanılır?
- Bağlantı için gereken tork değerini üretici talimatından belirleyin. Değerin 20–120 N·m aralığında olduğunu kontrol edin.
- Uygulamaya uygun 14 × 18 mm girişli değişken ucu seçin. Ucun tork kapasitesini ve etkin uzunluğunu kontrol edin.
- Değişken ucu sıkma yönüne uygun şekilde takın ve bağlantının tam oturduğundan emin olun.
- Ucun etkin uzunluğuna göre gerekiyorsa düzeltilmiş tork ayarını belirleyin.
- Ayar kilidini açın, tork ayar kabzasını çevirerek skaladan istenen değeri ayarlayın ve kilidi kapatın.
- Kabzadan dengeli kuvvet uygulayın. Klik sesiyle birlikte hissedilebilir uyarı oluştuğunda sıkmayı durdurun.
Değişken uç seçimi ve etkin uzunluğa bağlı tork ayarı konusunda Surkon’dan teknik destek alabilirsiniz.
Aksesuarlar
Kare Sürücülü Cırcır Uçlar
HAZET değişken uçlu tork anahtarları için lokmayla kullanıma uygun kare sürücülü cırcır başlık uç seçenekleri
Keşfet
Açık Ağız Uçlar
HAZET değişken uçlu tork anahtarları için cıvata ve somunlara doğrudan uygulama için açık ağız uç seçenekleri
Keşfet
Açık Yıldız Uçlar
HAZET değişken uçlu tork anahtarları için farklı anahtar ağzı ölçülerinde açık yıldız uç seçenekleri
Keşfet
Cırcırlı Yıldız Uçlar
HAZET değişken uçlu tork anahtarları için farklı anahtar ağzı ölçülerinde kaset tip yıldız cırcırlı uç seçenekleri
KeşfetÖzellikler
| Marka | Hazet |
| Uç Girişi | 14 × 18 mm |
| Tork Ayar Tipi | Ayarlanabilir |
