Hazet 6170-1CT Tork Anahtarı 800–2000 N·m 1″

Hazet 6170-1CT Tork Anahtarı 800–2000 N·m 1″

Model No	6170-1CT
Tork aralığı	800–2000 N·m
Hassasiyet	±%4 (saat yönünde)
Kare sürücü	1″
Tork tipi	Ayarlanabilir
Uyg. kuvveti (min.–maks.)	27.9–70.1 kg
Ölçek	6 N·m
Uzunluk	3033 mm
Çalışma açısı	11.25°
Cırcır diş sayısı	32
Kalibrasyon belgesi	Mevcut
Akredite kalibrasyon	Opsiyonel
Ağırlık	18 kg
Üretici / Menşei	Hazet / Almanya

Marka
- Hazet
Çalışma Tipi
- Manuel
Hassasiyet
- ± %4 (saat yönünde)
Ölçek
- 6 N.m
Sürücü Ölçüsü
- 1″
Tork Ayar Tipi
- Ayarlanabilir

Fiyat bilgisi için teklif isteyiniz.

HAZET · ENDÜSTRİYEL TORK ANAHTARI

Hazet 6170-1CT Endüstriyel Tork Anahtarı

800–2000 N·m Hazet Tork Anahtarı, Hassasiyet ±%4, Kare Sürücü 1″

Öne Çıkan Özellikler

Tork aralığı: 800–2000 N·m
Hassasiyet: saat yönünde sıkmada ayarlanan değerin ±%4 oranında
Kare sürücü: 1″
Ölçek: 6 N·m
Uygulama kuvveti (min.–maks.): 27.9–70.1 kg
Uzunluk: 3033 mm
Ağırlık: 18 kg
32 dişli yön mandallı cırcır · 11.25° çalışma açısı
Ayarlanan torka ulaşıldığında sesli ve hissedilebilir klik uyarısı
Tork ayar kabzası ve kilitleme mekanizması
Seri numarası ve Hazet fabrika kalibrasyon belgesi
İki bileşenli ergonomik kabza
Tork ayarı için kolaylaştırılmış kilitleme mekanizması
Kilidin durumunu kontrol etmek için gösterge penceresi
Kişiselleştirme ve iş akışı işaretlemesi için dört renkli kodlama halkası: kırmızı, sarı, yeşil ve siyah
Taşıma için üç parçaya ayrılabilen yapı ve taşıma çantası
Tork kontrollü sıkmada yalnızca tamamen birleştirilmiş anahtarla kullanım
HAZET firma standartlarına göre fabrika kalibrasyonu
Üretici / Menşei: Hazet / Almanya
Surkon tarafından teknik destek, yedek parça ve kalibrasyon hizmeti

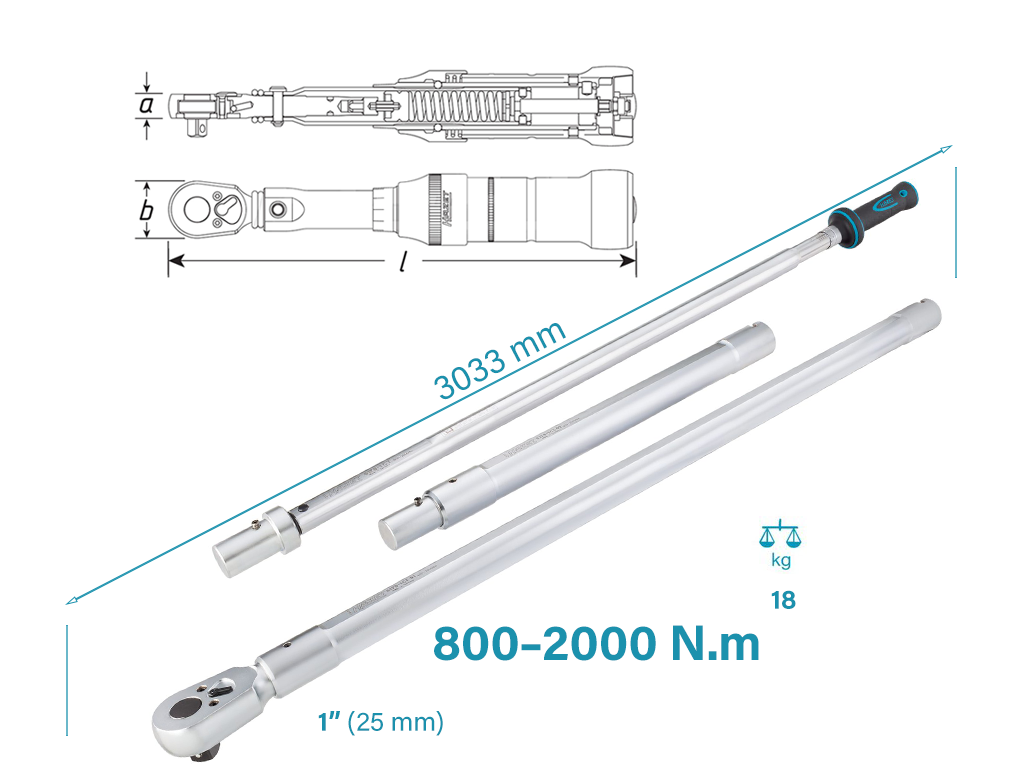

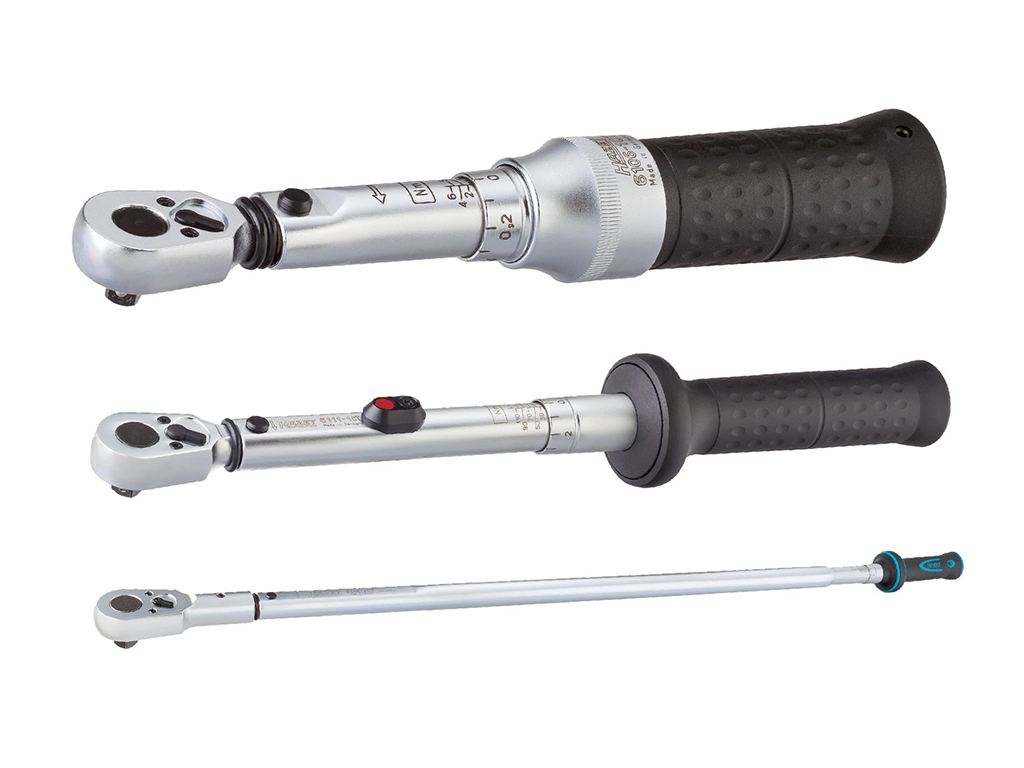

Hazet 6170-1CT endüstriyel tork anahtarı

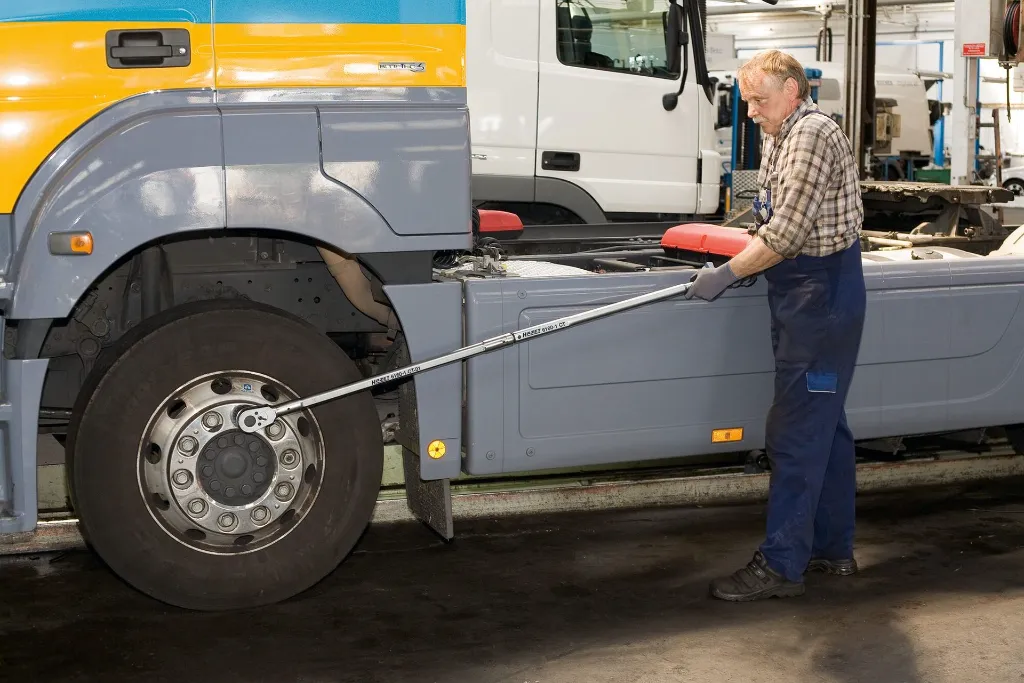

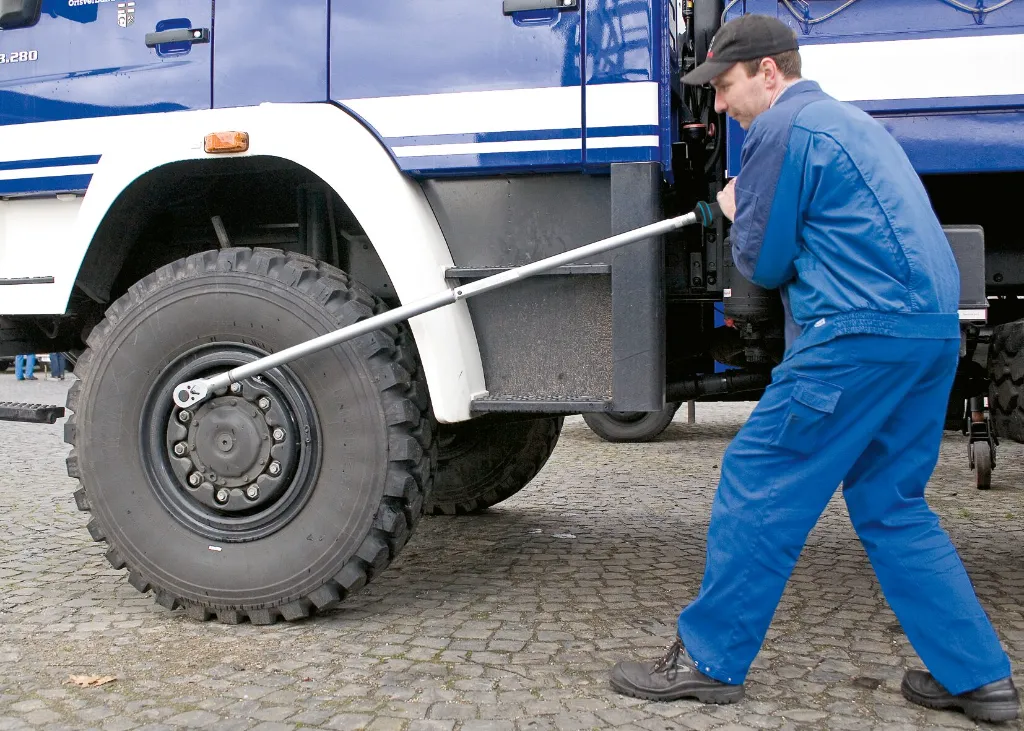

Endüstriyel Uygulamalarda Kontrollü Sıkma

Hazet 6170-1CT, 800–2000 N·m aralığındaki bağlantıları belirlenen torkla sıkmak için kullanılan ayarlanabilir bir endüstriyel tork anahtarıdır. Bağlantı için gereken tork, makine veya bağlantı üreticisinin talimatından belirlenmelidir.

1″ kare sürücüsü aynı bağlantı ölçüsündeki uygun lokmalarla kullanılır. Yön mandallı cırcır 32 dişlidir ve 11.25° çalışma açısına sahiptir.

Ölçek değeri 6 N·m’dir. Bu değer skala üzerindeki bölüntüleri ifade eder; ±%4 hassasiyet değeriyle aynı özellik değildir.

Uygulama kuvveti, tork aralığındaki değerlere ulaşmak için kabzaya uygulanması gereken minimum ve maksimum kuvveti ifade eder. Hazet 6170-1CT için üreticinin belirttiği aralık 27.9–70.1 kg’dır. Ürünün net ağırlığı ise 18 kg’dır.

Tork ayarı kabza çevrilerek yapılır; kilitleme mekanizması ayarlanan değerin korunmasını sağlar. Ayarlanan torka ulaşıldığında sesli ve hissedilebilir klik uyarısı oluşur ve sıkma durdurulmalıdır.

Belirtilen hassasiyet saat yönünde sıkmada geçerlidir. Cırcır mandalıyla yön değiştirilebilmesi, sola sıkmada aynı hassasiyetle tork kontrolü sağlandığı anlamına gelmez. Sola kontrollü sıkma için uygun model seçilmelidir.

Almanya’da üretilen ürün seri numarası ve fabrika kalibrasyon belgesiyle sunulur. Teknik destek, yedek parça ve kalibrasyon hizmetleri Surkon tarafından sağlanır.

Hazet 6170-1CT, taşıma için üç parçaya ayrılabilir. Tork kontrollü sıkmada anahtarın bütün parçaları birleştirilmiş olmalıdır; yalnızca cırcır gövdesiyle tork kontrollü sıkma yapılmaz. Üretici bu modelin kalibrasyonunu Hazet fabrika standartlarına göre belirtir.

Model Karşılaştırması

Model	Tork Aralığı (N·m)	Kare Sürücü	Hassasiyet	Ölçek (N·m)	Cırcır Diş Sayısı	Çalışma Açısı	Uygulama Kuvveti* (kg)	a (mm)	b (mm)	Uzunluk (mm)	Ağırlık (kg)

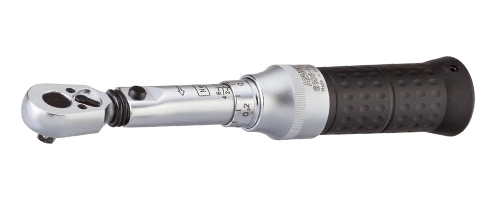

6106-1CT	1–6	1/4″	±%4	0.1	90	4°	0.7–4.4	10.2	24	197	0.3

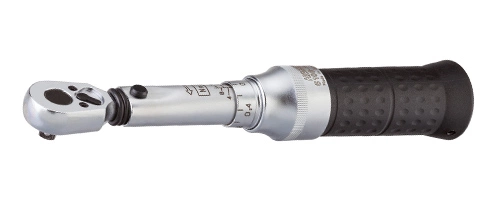

6108-1CT	2–10	1/4″	±%2	0.2	90	4°	1.4–7.3	10.2	24	198	0.34

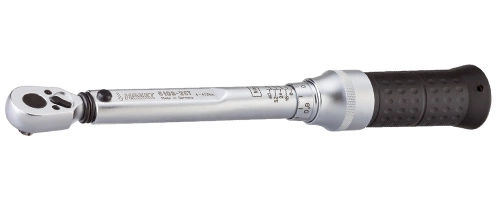

6109-2CT	4–40	1/4″	±%2	0.4	90	4°	2.0–21.4	10.2	24	256	0.4

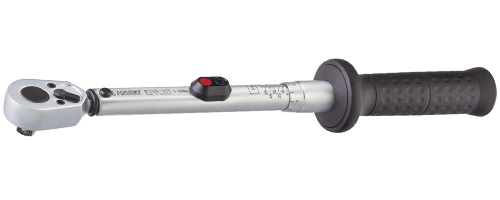

6110-1CT	5–60	3/8″	±%2	0.5	90	4°	1.9–24.7	14.5	32	335	0.56

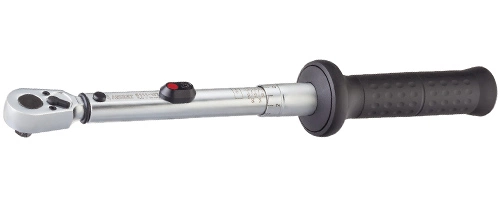

6111-1CT	20–120	3/8″	±%2	1	90	4°	6.7–42.4	14.5	32	389	0.89

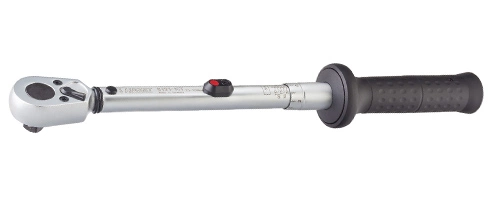

6121-1CT	20–120	1/2″	±%2	1	90	4°	6.0–37.4	19.6	44	437	1.14

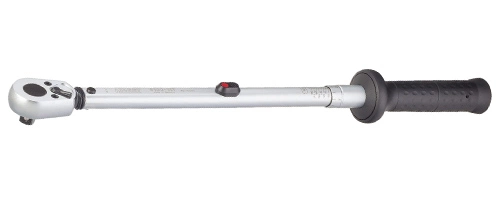

6122-1CT	40–200	1/2″	±%2	1	90	4°	9.0–47.5	19.6	44	547	1.32

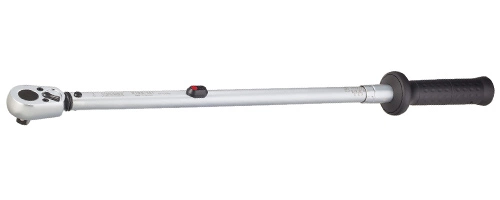

6123-1CT	60–320	1/2″	±%2	2	90	4°	10.8–59.6	19.6	44	661	1.51

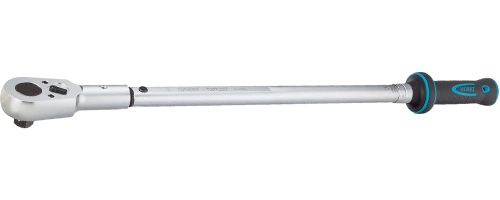

6143-1CT	100–400	3/4″	±%2	2.5	32	11.25°	14.5–59.2	28.5	64	802	3.72

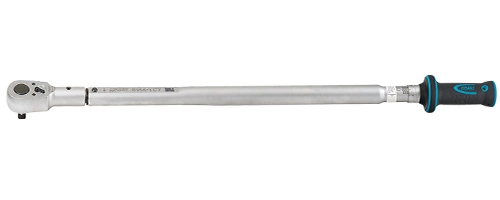

6144-1CT	200–500	3/4″	±%2	2.5	32	11.25°	21.6–54.6	28.5	64	1046	5.54

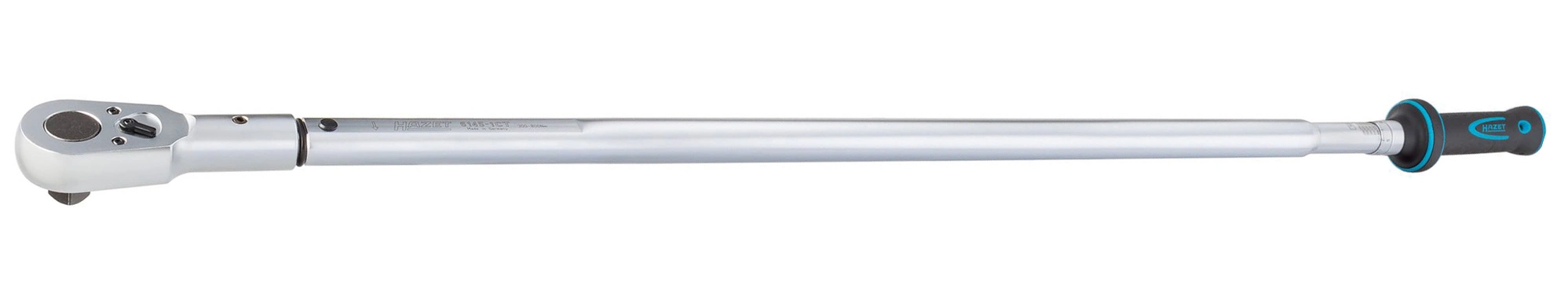

6145-1CT	300–800	3/4″	±%2	2.5	32	11.25°	25.9–70.2	28.5	64	1283	6.34
6150-1CT	400–1000	3/4″	±%3	5	32	11.25°	24.2–61.0	36	77	1789	10
6160-1CT	600–1600	1″	±%3	5	32	11.25°	26.1–70.1	36	77	2455	14
6170-1CT	800–2000	1″	±%4	6	32	11.25°	27.9–70.1	36	77	3033	18

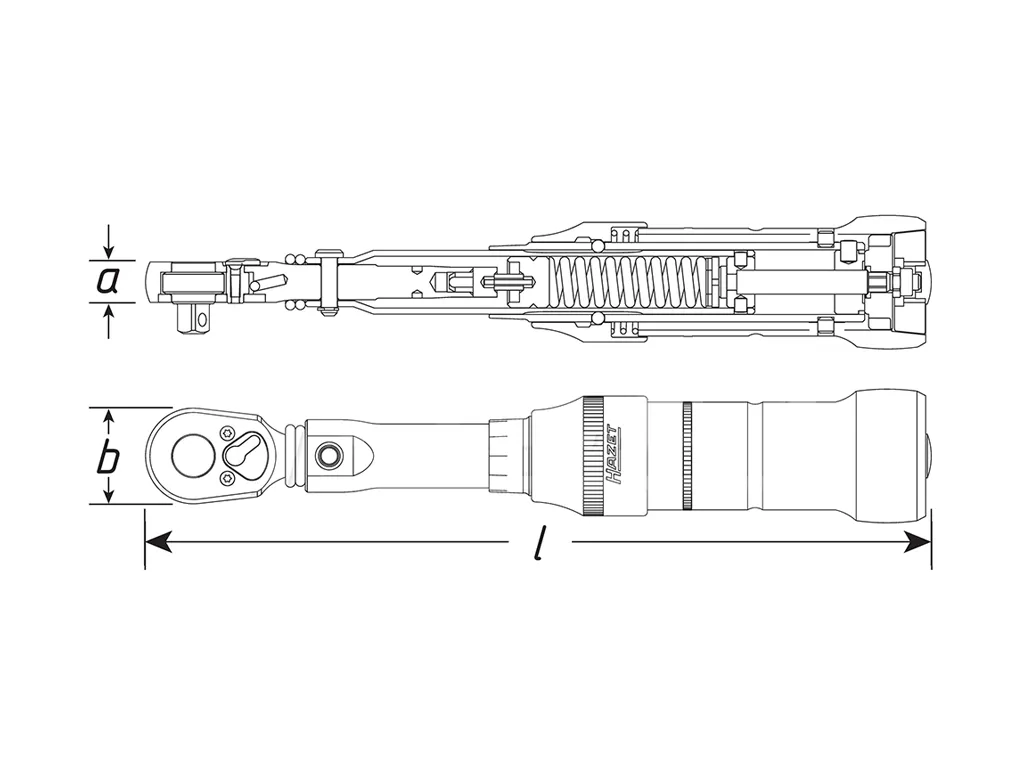

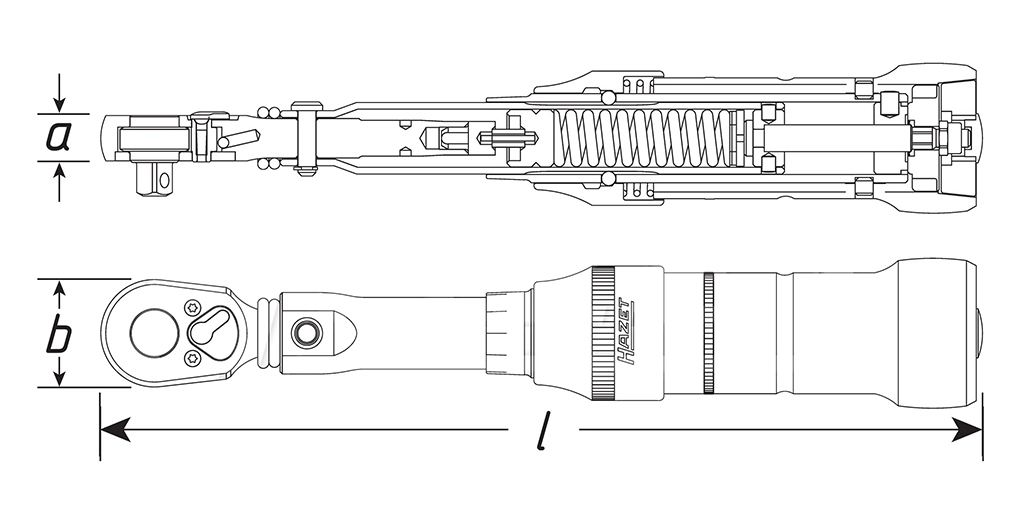

* Uygulama kuvveti, kabzaya uygulanması gereken min.–maks. kuvvettir; ürün ağırlığı değildir. a: kafa kalınlığı; b: kafa genişliği. Sarı satır bu sayfadaki modeldir.

Küçük ekranlarda tabloyu yatay kaydırabilirsiniz.

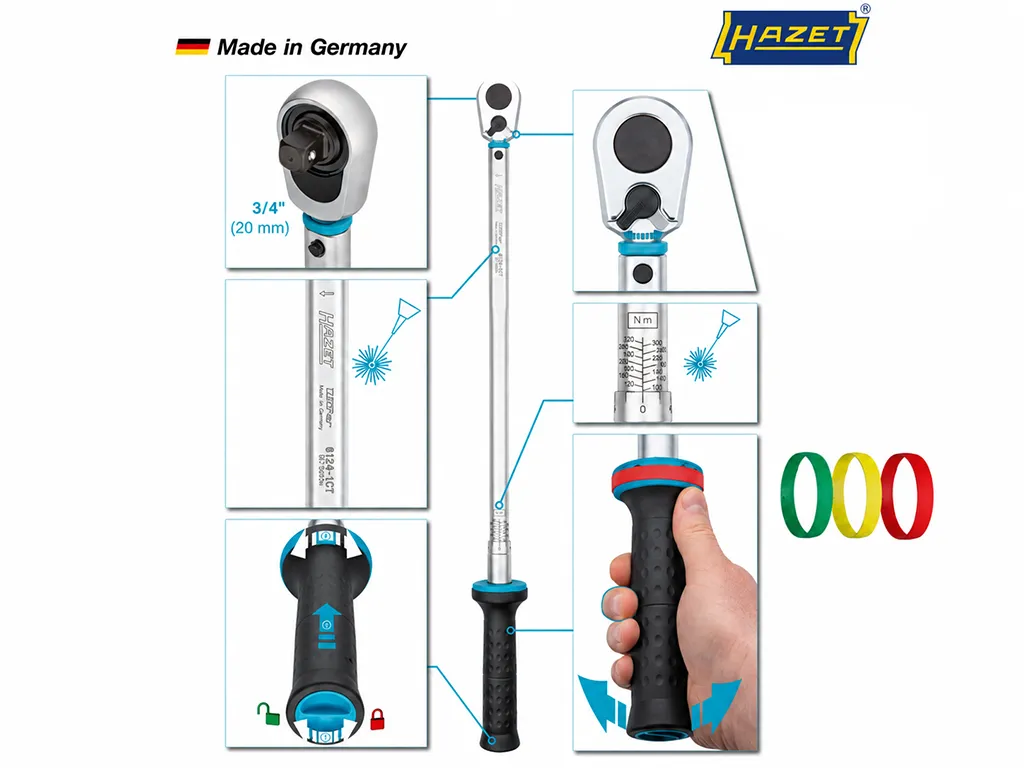

Ürün Detay Görseli

Dokümanlar

Teknik Bilgi FormuHAZET 6170-1CT · İngilizce PDF’yi Aç Kullanım KılavuzuHAZET 6170-1CT · İlgili seri kullanım kılavuzu PDF’yi Aç Uygunluk BeyanıHAZET Tork Ekipmanları · PDF’yi Aç

Hazet 6170-1CT – Sık Sorulan Sorular

Hazet 6170-1CT ne için kullanılır?

800–2000 N·m aralığındaki bağlantıları belirlenen torkla sıkmak için kullanılır. Endüstriyel montaj, servis ve bakımda bağlantının gerektirdiği tork aralığına göre seçilmelidir.

Hazet 6000 CT serisi ile 5000 serisi arasındaki fark nedir?

Hazet 5000-3CT serisi; otomotiv servisleri, bakım ve genel atölye uygulamaları için geliştirilmiştir. 6000 CT serisi ise daha dar tork toleransı gerektiren endüstriyel montaj ve üretim uygulamalarına yönelik seçenekler sunar. Her iki seride de ayarlanan torka ulaşıldığında sesli ve hissedilebilir uyarı oluşur.

Temel farklardan biri hassasiyettir. Örneğin aynı 20–120 N·m aralığındaki 5121-3CT modelinin hassasiyeti ±%3, 6121-1CT modelinin hassasiyeti ±%2’dir. Bu değerler, 100 N·m ayarda sırasıyla ±3 N·m ve ±2 N·m sapma sınırına karşılık gelir. Ayrıca 6121-1CT’nin 90 dişli HiPer cırcırı 4° çalışma açısıyla dar alanlarda çalışmayı kolaylaştırır.

Hassasiyet ve cırcır özellikleri serideki modele göre değişir; bütün modellere aynı değer uygulanmaz. Seçim yaparken bağlantının gerektirdiği tork aralığı, izin verilen tolerans, kare sürücü ölçüsü ve çalışma alanı birlikte değerlendirilmelidir.

Ayarlanan torka ulaşıldığında ne olur?

Sesli ve hissedilebilir uyarı oluşur. Bu uyarıyı aldığınızda sıkmayı durdurun; uyarıdan sonra kuvvet uygulamaya devam etmeyin.

Cırcır yönünü değiştirerek sola da aynı hassasiyetle sıkabilir miyim?

Hayır. HAZET 6170-1CT’nin belirtilen ±%4 hassasiyeti saat yönünde sıkma içindir. Cırcırın yön değiştirmesi, sola sıkmada aynı tork hassasiyetinin geçerli olduğu anlamına gelmez.

1″ kare sürücü, yalnızca belirli bir somun ölçüsüne mi uyar?

Hayır. 1″, lokmanın anahtara bağlandığı kare bağlantının ölçüsüdür. Lokmanın somuna veya cıvata başına oturan ağız ölçüsü ayrıca seçilir.

6 N·m ölçek değeri, ±6 N·m hassasiyet anlamına mı gelir?

Hayır. 6 N·m, skaladaki ayar bölüntüsüdür. Hassasiyet ise ayarlanan tork değerinin ±%4 oranındadır. Örneğin 1000 N·m ayarda bu oran ±40 N·m’ye karşılık gelir.

Kalibrasyon ve teknik destek sağlanıyor mu?

Evet. Surkon, HAZET markasının Türkiye’deki yetkili satıcısı ve teknik destek noktasıdır. Tüm HAZET cihazları tamir, bakım ve kalibrasyon hizmetleri Surkon tarafından sağlanmaktadır.
HAZET tork anahtarları tamir bakım işleminden sonra firma içi kalibrasyon belgesi düzenlemektedir. Talep edilmesi halinde Surkon kalibrasyon laboratuvarında TÜRKAK akredite kalibrasyon hizmeti sunulmaktadır.

Kutu İçeriği

Hazet 6170-1CT endüstriyel tork anahtarı
Hazet fabrika kalibrasyon belgesi
Taşıma çantası
Parçaları ayırmak için aparat

Nasıl Kullanılır?

Bağlantı için gereken torkun 800–2000 N·m aralığında olduğunu doğrulayın.
Anahtarın tüm parçalarını kullanım kılavuzuna göre birleştirin; bağlantı ve kilitlerin tam oturduğunu kontrol edin.
Kabzadaki ayar kilidini açın, skaladan torku ayarlayın ve kilidi kapatın.
Uygun 1″ kare bağlantılı lokmayı takın ve sıkma yönünü üretici talimatına göre seçin.
Kabzadan, bağlantı eksenine dik ve dengeli kuvvet uygulayın. Sesli ve hissedilebilir uyarı oluştuğunda sıkmayı durdurun.

Ayrıntılı kullanım bilgileri için yukarıdaki Hazet kullanım kılavuzunu inceleyin.
